Descripción general del producto

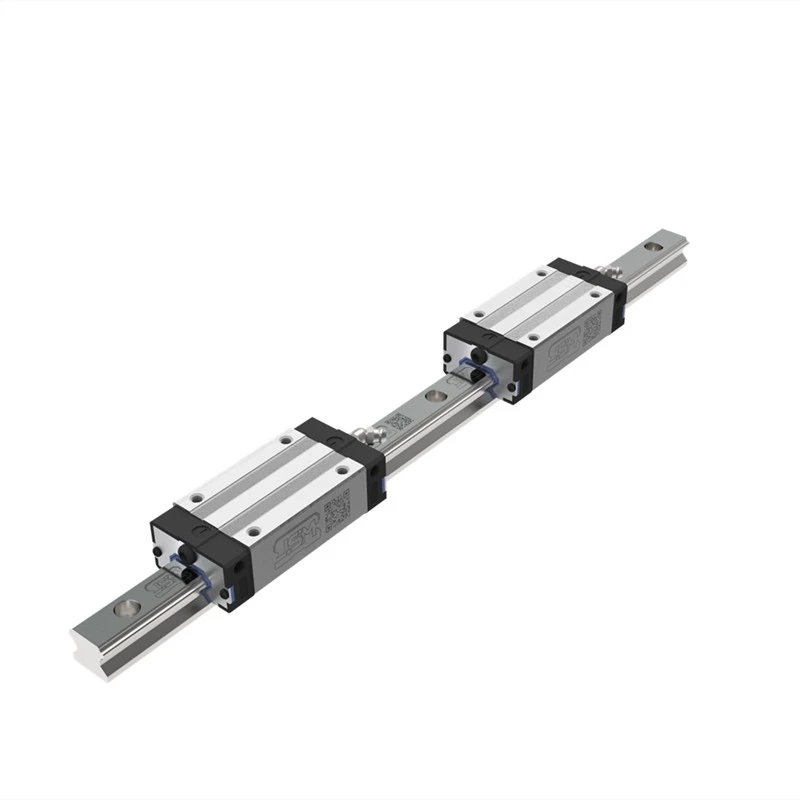

Diseñada para exigentes micro-posicionamiento y automatización OEM, esta guía lineal en miniatura de acero inoxidable proporciona rigidez excepcional, movimiento suave y resistencia a la corrosión en espacios estructurales ultracompactos. Fabricado con acero inoxidable martensítico de alta-calidad y equipado con códigos QR grabados con láser-para una trazabilidad completa del lote, está diseñado para una larga vida útil-en entornos de salas blancas, médicos y de fabricación electrónica de alta-precisión.
Especificaciones técnicas
|
Parámetro |
Especificación |
Detalles técnicos |
|
Material |
Acero inoxidable SUS440C |
Acero de alta-dureza y-resistente a la corrosión |
|
Tipo de bloque |
Tipo de brida con 4 orificios de montaje roscados |
Optimizado para un montaje superior/inferior seguro |
|
Estructura |
Ranura de contacto de 4 puntos del arco gótico |
Igual capacidad de carga en todas las direcciones |
|
Trazabilidad |
Código QR y número de lote grabados con láser- |
Seguimiento serial rápido para cumplimiento de calidad OEM |
|
Exactitud |
Precisión (P) / Alta (H) / Normal (N) |
Opciones estándar ISO 10281 y DIN |
|
Temperatura de funcionamiento |
Operación continua de hasta 150 grados |
Grasa sintética estándar pre-envasada |
Características clave del producto
Trazabilidad grabada con láser
Cada bloque y riel cuenta con logotipos y códigos QR grabados-de fábrica, lo que permite la integración directa en cadenas de suministro de fabricación inteligentes y la identificación rápida de componentes durante el mantenimiento.
01
Carga pesada y rigidez multi{0}}direccional
Diseñado con pistas de rodadura de bolas de arco gótico optimizadas, que proporcionan baja fricción y soporte estable de carga alta-contra fuerzas de momento radiales, radiales-inversas y laterales.
02
Diseño de montaje seguro de 4 orificios
Los orificios de montaje roscados con precisión-en la parte superior del carro garantizan una alineación rápida, una máxima retención de torsión y resistencia a la vibración durante el movimiento alternativo de alta-velocidad.
03
Listo para la corrosión y la sala limpia
El diseño estructural totalmente metálico minimiza la desgasificación y la generación de partículas, lo que lo hace ideal para aplicaciones de salas limpias de semiconductores, químicas o con alta-humedad.
04
Aplicaciones de destino
Dispositivos médicos y automatización de laboratorios
Manipuladores de líquidos, sistemas de pipeteo automatizados y equipos de análisis de diagnóstico.
Conjunto óptico y de semiconductores
Sistemas de selección-y-colocación, plataformas de indexación de obleas y herramientas de inspección microscópica.
Instrumentos de medición de precisión
Máquinas de medición de coordenadas 3D (CMM) y sensores de desplazamiento láser.
Opciones de adquisiciones y OEM
Longitudes de rieles personalizadas
Corte disponible según las especificaciones exactas del cliente con pasos de orificios personalizados.
Opciones de grasa y sala limpia
Lubricantes para salas limpias-compatibles con aspiradoras, de grado alimentario- o con bajo-polvo disponibles a pedido.
Descargas CAD
Formatos STEP, IGES, DXF disponibles para que la ingeniería estructural se integre perfectamente en su diseño.
Preguntas frecuentes
P1: ¿Qué grado de acero inoxidable se utiliza? ¿Es adecuado para ambientes corrosivos?
El riel y el cuerpo del carro están fabricados con acero inoxidable martensítico SUS440C de alta-calidad (58–62 HRC), lo que proporciona una gran dureza y una excelente resistencia a la corrosión atmosférica y la alta humedad. Para entornos químicos o marinos altamente agresivos, se encuentran disponibles recubrimientos de pasivación de superficies personalizados, Raydent o cromo negro.
P2: ¿Cuál es el propósito del código QR grabado con láser-en el bloque y el riel?
El código QR grabado con láser-contiene números de lote individuales y metadatos de fabricación. Esto permite una trazabilidad de componentes 100 % digital para las cadenas de suministro de OEM, simplifica la verificación de la calidad de los lotes y garantiza una rápida identificación de las piezas para futuros mantenimientos.
P3: ¿Puedo pedir longitudes de rieles y pasos de orificios de montaje personalizados?
Sí. Proporcionamos servicios de corte-a-longitud personalizado y preciso (con una precisión de hasta ±0,5 mm) y distancias de orificios finales- personalizadas ($E_{1}, E_{2}$) para satisfacer sus requisitos de montaje estructural sin necesidad de mecanizado en el sitio.
P4: ¿Cómo selecciono la clase de precarga adecuada para aplicaciones de micro-posicionamiento?
Ofrecemos Liquidación (ZF), Estándar (Z0) y Precarga Ligera (Z1). Para la automatización general, Z0 proporciona una suavidad óptima. Para un microposicionamiento- de alta-rigidez y cero-retroceso (por ejemplo, inspección de semiconductores), recomendamos Light Preload (Z1).
